کلید های لمسی ساده سنویرا


کلید های لمسی ساده : کلید های لمسی ساده سنویرا شامل کلیدهای 1 تا 4 پل ، کولر ، ده ، سرویس ، شاسی زنگ ، تبدیل و صلیبی می باشد.
برای نصب این کلیدها می بایست طبق جدول ذیل عمل کنید :

نام کلید N P4 P3 P2 P1 P
کلید 4 پل Null L4 L3 L2 L1 phase
کلید 3 پل Null L4 L3 L2 L1 phase
کلید 2 پل Null L4 L3 L2 * phase
کلید 1 پل Null * L3 * * phase
شاستی زنگ Null * L3 * * phase
سرویس Null Light * fan * phase
ترموستات Null fan1 fan2 fan3 electric valve phase
پرده برقی Null * phase L2 L1 Com
کولر آبی Null pump low high * phase
صلیبی Null out2 out1 in2 in1 phase
تبدیل Null * Phase L2 L1 Com
سناریو Null * * * * phase

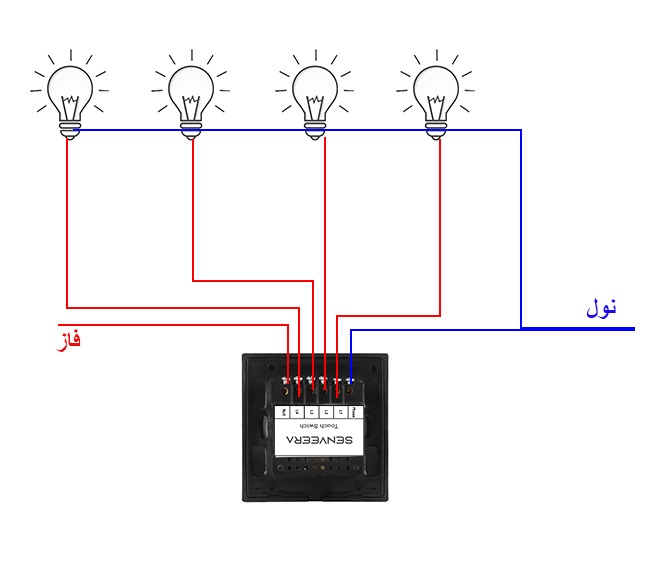

برای اتصال کلید های 1 تا 4 پل فاز به قسمت (p)p1 و نول به قسمت (N)p6 متصل گردد و طبق جدول و نوع کلید بین p2 تا p4 خروجی فاز در نظر گرفته شده است.
!!دقت شود که نول مستقیم به لامپ رفته و برگشتی فاز از کلید گرفته شده.!! ضمنا بعد از گذاشتن شیشه بر روی کلید باید یکبار فیوز اصلی برق قطع و وصل شود تا کلید refresh گردد.
(!! در غیر این صورت کلید به درستی عمل نخواهد کرد.!! )

شاستی زنگ :
برای اتصال کلید نیاز به فاز و نول می باشد که طبق جدول و لیبل پشت محصول ، به ترتیب نول به N و فاز به P متصل میگردد. توجه داشته باشید که برای اتصال بیزر به کلید نول مستقیم به بیزر و فاز از L3 گرفته میشود.

سرویس :
در مورد نحوه ی کار کلید W.C باید بدانید که با وصل کردن نول به N و فاز به P و خروجی های لامپ و فن به پین های p4 (light) و p2 (fan) متصل شود . با اولین لمس کلید روشنایی لامپ و بکار افتادن فن اتفاق میافتد ؛ با لمس کلید برای بار دوم لامپ خاموش ، و فن هنوز روشن است. که با لمس سوم فن هم از مدار خارج شده و خاموش میشود.

کولر :

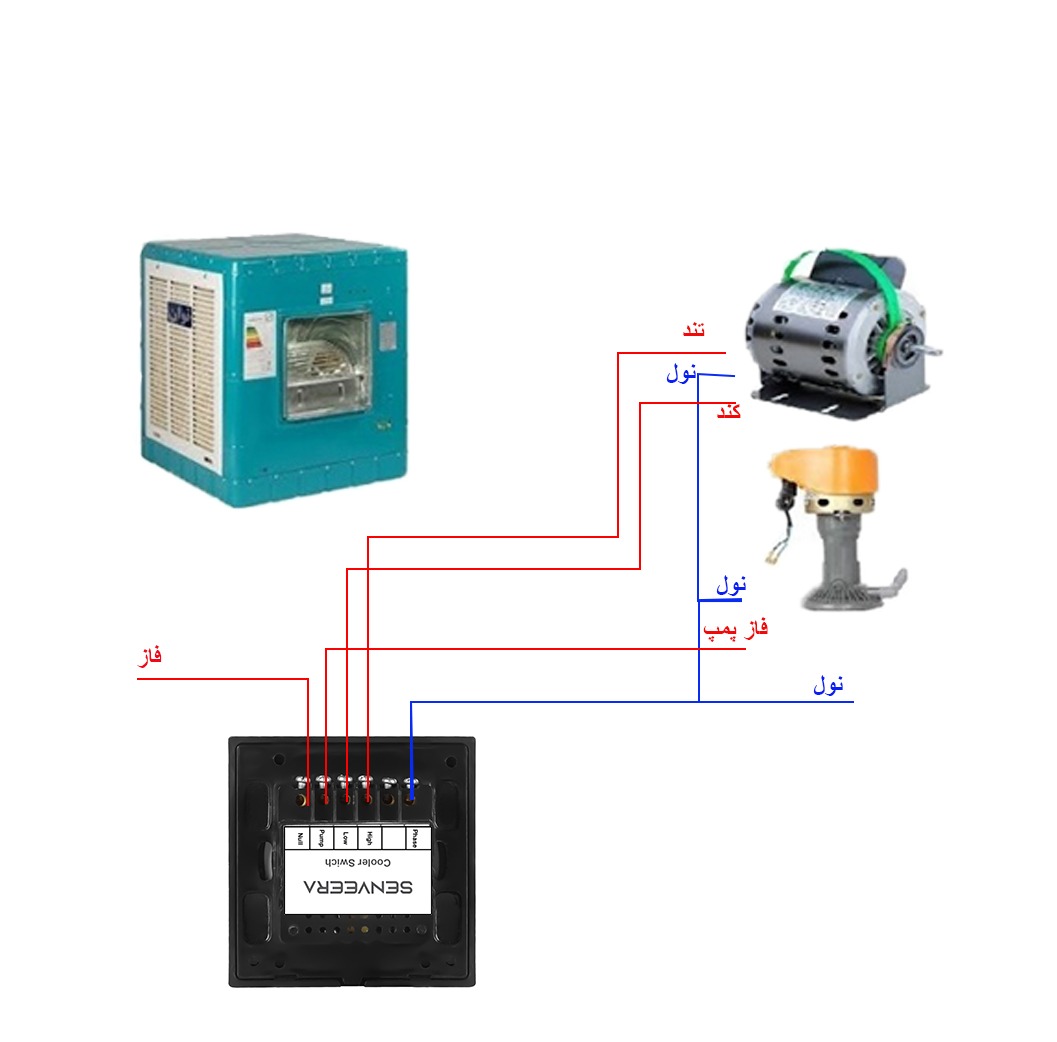

همان طور که میدانیم ما برای کولر های آبی سه حالت پمپ،کند و تند را داریم. که با اختصاص دادن پین 1 به فاز و پین 2 به تند (high)و پین 3 به کند (low) پین 4 به پمپ (pump) و پین 6 به نول میتوانید کلید لمسی سنویرا را متصل و استفاده نمایید.

پرده :
برای نصب کلید های پرده برقی سنویرا باید به این موضوع توجه گردد که موتور پرده برقی ما که روی ریل پرده قرار داد از چه نوعی است ؟ نوع A یا نوع B !؟!
در نوع A :

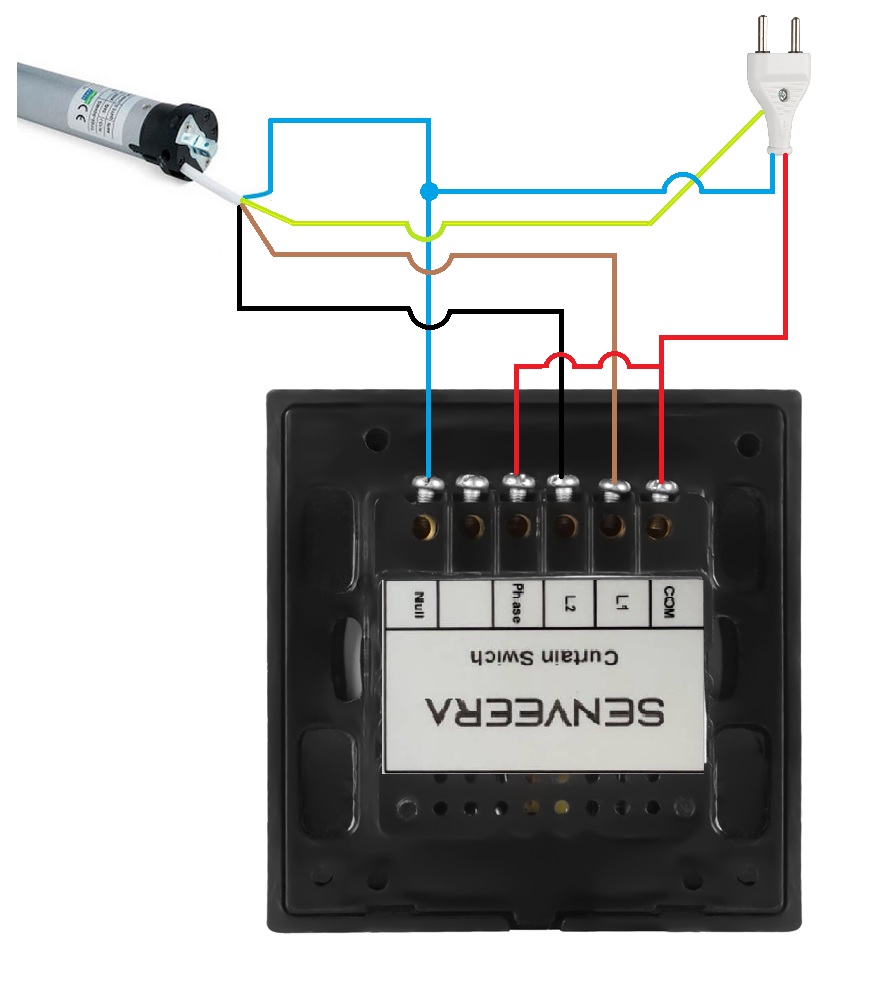

موتور پرده برقی دارای 4 رشته سیم است : { نول،ارت،فاز چپ ، فاز راست} که در این نوع نول به N ، فاز اصلی به p3,p(com) ، چپ گرد و راست گرد هم به p1(L1) و P2(L2) متصل میشود. که مطابق طراحی ریل میتوان جای L1 و L2 را عوض کرد.
اما در نوع B :
موتور های پرده برقی دارای 6 رشته سیم هستند : {نول،ارت،فاز،سوکت کنترل{چپ گرد،com ، راست گرد}} در این حالت فاز و نول کلید پرده را که اختصاص دادیم ، سوکت پرده را به ترتیب به L1وcomوL2 متصل میکنیم و کلید را راه اندازی میکنید.

تبدیل :
کلید های تبدیل معمولا برای راه پله ها کاربرد دارند. به طوری که ما میتوانیم یک لامپ را از پایین راه پله ها روشن و از طبقات بالا خاموش کنید. این کلید ها یکی در ابتدای راه پله و دیگری در انتهای آن نصب میشود . نحوه نصب این دو کلید به صورت شما تشکیل زیر است.
نکته : باید توجه داشت که L1 کلید اول باید به L2 کلید دوم و L2کلید اول به L1 کلید دوم به صورت ضربدری متصل شود.

صلیبی :
همان طور که میدانیم کلید های صلیبی رابط بین دو کلید تبدیل ما در طبقات وسط است.در این حالت کلید اول تبدیل را ورودی و کلید دوم تبدیل را خروجی در نظر میگیریم. و چهار پین وسط کلید صلیبی را دو به دو به تبدیل ها وصل میکنیم.
